HCIA-Datacom作业-ICMP协议（101期-第5节课）

请以文本的形式提交以下3个问题的答案：

1.请利用CIDR技术将下列两个路由汇总成一条路由：

172.16.0.0/24

172.16.1.0/24

2.如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？

3.ICMP协议两个经典命令是什么？主要作用是什么？

04月21日 | 353人阅读

最佳答案

alsjj

1.请利用CIDR技术将下列两个路由汇总成一条路由：

172.16.0.0/24

IP二进制：1010 1100 .0001 0000 .0000 0000 .0000 0000

网络掩码：1111 1111 .1111 1111 .1111 1111 .0000 0000

172.16.1.0/24

IP二进制：1010 1100 .0001 0000 .0000 0001 .0000 0000

网络掩码：1111 1111 .1111 1111 .1111 1111 .0000 0000

二进制位数对比：

1010 1100 .0001 0000 .0000 0000 .0000 0000

1010 1100 .0001 0000 .0000 0001 .0000 0000

汇总地址：1010 1100 .0001 0000 .0000 0000 .0000 0000

CIDR掩码: 1111 1111 .1111 1111 .1111 1110 .0000 0000

汇总网络地址：1010 1100 .0001 0000 .0000 0000 .0000 0000 172.16.0.0

汇总广播地址：1010 1100 .0001 0000 .0000 0001 .1111 1111 172.16.1.255

172.16.0.0 /23 汇总范围 172.16.0.0~172.16.1.255

2.如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？

一、PC1 ：192.168.1.5/26

转二进制：1100 0000 . 1010 1000 .0000 0001 .0000 0101

网络地址：1100 0000 . 1010 1000 .0000 0001 .0000 0000

掩码：1111 1111 . 1111 1111 .1111 1111 .1100 0000

PC1视角的自己网段：192.168.1.0/26

PC1视角PC2 IP：192.168.1.100

转二进制：1100 0000 . 1010 1000 .0000 0001 .0110 0100

网络地址：1100 0000 . 1010 1000 .0000 0001 .0100 0000

掩码：1111 1111 . 1111 1111 .1111 1111 .1100 0000

PC1视角的PC2网段：192.168.1.64/26

PC1认为与PC2分别位于不同网段，无法通信

二、PC2 ：192.168.1.100/27

转二进制：1100 0000 . 1010 1000 .0000 0001 .0110 0100

网络地址：1100 0000 . 1010 1000 .0000 0001 .0110 0000

掩码：1111 1111 . 1111 1111 .1111 1111 .1110 0000

PC2视角的自己网段：192.168.1.96/27

PC2视角PC1 IP：192.168.1.5

转二进制：1100 0000 . 1010 1000 .0000 0001 .0000 0101

网络地址：1100 0000 . 1010 1000 .0000 0001 .0000 0000

掩码：1111 1111 . 1111 1111 .1111 1111 .1110 0000

PC2视角的PC1网段：192.168.1.0/27

PC2认为与PC1分别位于不同网段，无法通信

3.ICMP协议两个经典命令是什么？主要作用是什么？

Ping与tracert指令

ping命令主要是测试连通性；

tracert命令主要是追踪路径信息；

04月22日

讲师 | 04月24日

不错！回复的都对，而且格式也很好看，容易看懂

请先登录 · 注册

回答 | 共 36 个

按点赞量排序

tel521214

1.请利用CIDR技术将下列两个路由汇总成一条路由：

172.16.0.0/24

172.16.1.0/24

将两个网段的网络位从左至右进行比对，相同位相同则掩码置为1，不同则置为0并停止比较，后面掩码全置为0

172.16.0.0：1010 1100 0001 0000 0000 0000 0000 0000

172.16.1.0：1010 1100 0001 0000 0000 0001 0000 0000

掩码： 1111 1111 1111 1111 1111 1110 0000 0000

掩码转换为十进制得：255.255.254.0 或 23

汇总路由为 172.16.0.0/23 或172.16.1.0/23

2.如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？

将ip和掩码转换为二进制得

192.168.1.5/26：

IP: 1100 0000 1010 1000 0000 0001 0000 0101

掩码：1111 1111 1111 1111 1111 1111 1100 0000

网络: 1100 0000 1010 1000 0000 0001 0000 0000

广播：1100 0000 1010 1000 0000 0001 0011 1111

网络二进制转换十进制为:192.168.1.0/26

广播二进制转换十进制为:192.168.1.63

192.168.1.100/27：

IP: 1100 0000 1010 1000 0000 0001 0110 0100

掩码：1111 1111 1111 1111 1111 1111 1110 0000

网络: 1100 0000 1010 1000 0000 0001 0110 0000

广播：1100 0000 1010 1000 0000 0001 0111 1111

网络二进制转换十进制为:192.168.1.96/27

广播二进制转换十进制为:192.168.1.127

答:不在同一网段，不能ping通

3.ICMP协议两个经典命令是什么？主要作用是什么？

pIng 命令和tracert 命令：

ping: 主要作用是测试设备得可达性，网络质量，网络延迟，设备节点故障排查

tracert:路由跟踪，查看沿途设备，设备节点故障排查

04月22日

讲师 | 04月24日

首先需要注意汇总后只会是172.16.0.0/23，其次计算网段并不是直接算，是要自己的掩码+自己ip 算出自己的网段，用自己的掩码加上对方的ip 算出对方的网段去看一样不一样

请先登录 · 注册

aimo

1.请利用CIDR技术将下列两个路由汇总成一条路由：

172.16.0.0/24

172.16.1.0/24

汇总后的路由为172.16.0.0/23

2.如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？

无法ping通，以第一台IP地址加子网掩码得到网络地址为192.168.1.0，第二台IP地址加第一台的子网掩码得网络地址为196.168.1.63；以第二台IP地址加第二台子网掩码得网络地址为192.168.1.96，第一台电脑IP地址加第二台子网掩码得网络地址为192.168.1.0；两者不在同意网段无法ping通

3.ICMP协议两个经典命令是什么？主要作用是什么？

ping:用于测试网络连通性

tracter:用于查看沿途路由以及故障排查

昨

04月22日

讲师 | 04月24日

第二台IP地址加第一台的子网掩码得网络地址为196.168.1.64---算错了，你算成了63。其他没有问题

请先登录 · 注册

LAN

1.请利用CIDR技术将下列两个路由汇总成一条路由：172.16.0.0/24，172.16.1.0/24

172.16.0.0/24

二进制：1010 1100 . 0001 0000 . 0000 0000 . 0000 0000

网络地址：1010 1100 . 0001 0000 . 0000 0000 . 0000 0000 & 172.16.0.0

广播地址：1010 1100 . 0001 0000 . 0000 0000 . 1111 1111 & 172.16.0.255

172.16.1.0/24

二进制：1010 1100 . 0001 0000 . 0000 0001 . 0000 0000

网络地址：1010 1100 . 0001 0000 . 0000 0001 . 0000 0000 & 172.16.1.0

广播地址：1010 1100 . 0001 0000 . 0000 0001 . 1111 1111 & 172.16.1.255

1010 1100 . 0001 0000 . 0000 0000 . 0000 0000

1010 1100 . 0001 0000 . 0000 0001 . 0000 0000

答：CIDR后的地址为172.16.0.0/23

2.如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？

192.168.1.5/26

二进制：1100 0000 . 1010 0100 . 0000 0001 . 0000 0101

网络地址：1100 0000 . 1010 0100 . 0000 0001 . 0000 0000 / 192.168.1.0/26

广播地址：1100 0000 . 1010 0100 . 0000 0001 . 0011 1111 / 192.168.1.63/26

192.168.1.100/27

二进制：1100 0000 . 1010 0100 . 0000 0001 . 0110 0100

网络地址：1100 0000 . 1010 0100 . 0000 0001 . 0110 0000 & 192.168.1.96/27

广播地址：1100 0000 . 1010 0100 . 0000 0001 . 0111 1111 & 192.168.1.127/27

答，两个地址都不在双方的可用地址内，两台设备不能相互ping通。

3.ICMP协议两个经典命令是什么？主要作用是什么？

答：ping和tracert，ping的主要作用是向目的地址发送接收数据包检测网络连通性，tracert是查看向目的地址发送数据包的过程中有多少台三层设备，和三层设备的IP地址是多少，通常用于内网检测。

04月22日

讲师 | 04月24日

计算网段并不是直接算，是要自己的掩码+自己ip 算出自己的网段，用自己的掩码加上对方的ip 算出对方的网段去看一样不一样。别的没有问题

请先登录 · 注册

华

1.172.16.0.0/24转换为二进制：

10101100.00010000.00000000.00000000

172.16.1.0/24转换为二进制：

10101100.00010000.00000001.00000000

将上述两个二进制进行合并对比：

10101100.00010000.00000000.00000000

10101100.00010000.00000001.00000000

取相同的网络位后，后面主机位全部变为0；

10101100.00010000.00000000.00000000

转换为点分十进制后：

172.16.0.0/23，因此经过CIDR后汇总的路由信息为172.16.0.0/23；

2.假设设备A地址为192.168.1.5/26，设备B地址为192.168.1.100/27；

设备A自身的网段信息为：192.168.1.0/26

设备B在设备A子网掩码下的网段信息为：192.168.1.64/26；

对比后不在同一网段，数据无法发出；

设备B自身的网段信息为：192.168.1.96/27；

设备A在设备B子网掩码下的网段信息为：192.168.1.0/27；

对比后不在同一网段，数据无法返回

因此两台设备无法ping通；

3.ICMP协议的两个经典命令为ping和tracert；

ping命令主要是测试连通性；而tracert命令主要是追踪路由，显示具体经过的路径信息.

04月22日

讲师 | 04月24日

回答的没有问题，非常工整

请先登录 · 注册

tel820201

1.请利用CIDR技术将下列两个路由汇总成一条路由：

172.16.0.0/24

‭1010 1100‬ ‭0001 0000‬ 0000 0000 0000 0000 IP地址

1111 1111 1111 1111 1111 1111 0000 0000 掩码

1010 1100‬ ‭0001 0000‬ 0000 0000 0000 0000 172.16.0.0 网络地址

1010 1100‬ ‭0001 0000‬ 0000 0000 1111 1111 172.16.0.255 广播地址

172.16.1.0/24

1010 1100‬ ‭0001 0000‬ 0000 0001 0000 0000 IP地址

1111 1111 1111 1111 1111 1111 0000 0000 掩码

1010 1100‬ ‭0001 0000‬ 0000 0001 0000 0000 172.16.1.0 网络地址

1010 1100‬ ‭0001 0000‬ 0000 0000 1111 1111 172.16.1.255 广播地址

‭1010 1100‬ ‭0001 0000‬ 0000 0000 0000 0000

1010 1100‬ ‭0001 0000‬ 0000 0001 0000 0000

CIDR后的地址位 172.16.0.0/23

2.如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？

192.168.1.5/26

二进制为

‭1100 0000‬ 1010 1000‬ 0000 00001 0000 0101=192.168.1.5/26

1111 1111 1111 1111 1111 1111 1100 0000 =255.255.255.192 掩码

1100 0000‬ 1010 1000‬ 0000 00001 0000 0000=网络地址 192.168.1.0/26

1100 0000‬ 1010 1000‬ 0000 00001 0011 1111=广播地址 192.168.1.63/26

地址范围是192.168.1.0/26~192.168.1.63/26

IP地址可用范围是192.168.1.1/26~192.168.1.62/26

192.168.1.100/27

‭1100 0000‬ ‭1010 1000‬ 0000 00001 ‭0110 0100‬=192.168.1.100/27 二进制

1111 1111 1111 1111 1111 1111 1110 0000=255.255.255.224 掩码

‭1100 0000‬ ‭1010 1000‬ 0000 00001 ‭0110 0000=192.168.1.96/27 网络地址

1100 0000‬ ‭1010 1000‬ 0000 00001 ‭0111 1111=192.168.1.127/27 广播地址

地址范围是192.168.1.96/27~192.168.1.127/27

IP地址可用范围是192.168.1.97/27~192.168.1.126/27

答：两个地址不在范围内所以不通

ICMP的协议是

1、ping：可以测试网络的丢包延迟，稳定的网络故障判断

2、tracert:跟踪路由，可以检查路由设备的的故障，一般用于小型局域网中检查

04月22日

讲师 | 04月24日

计算网段并不是直接算，是要自己的掩码+自己ip 算出自己的网段，用自己的掩码加上对方的ip 算出对方的网段去看一样不一样。别的没有问题

请先登录 · 注册

Miroy

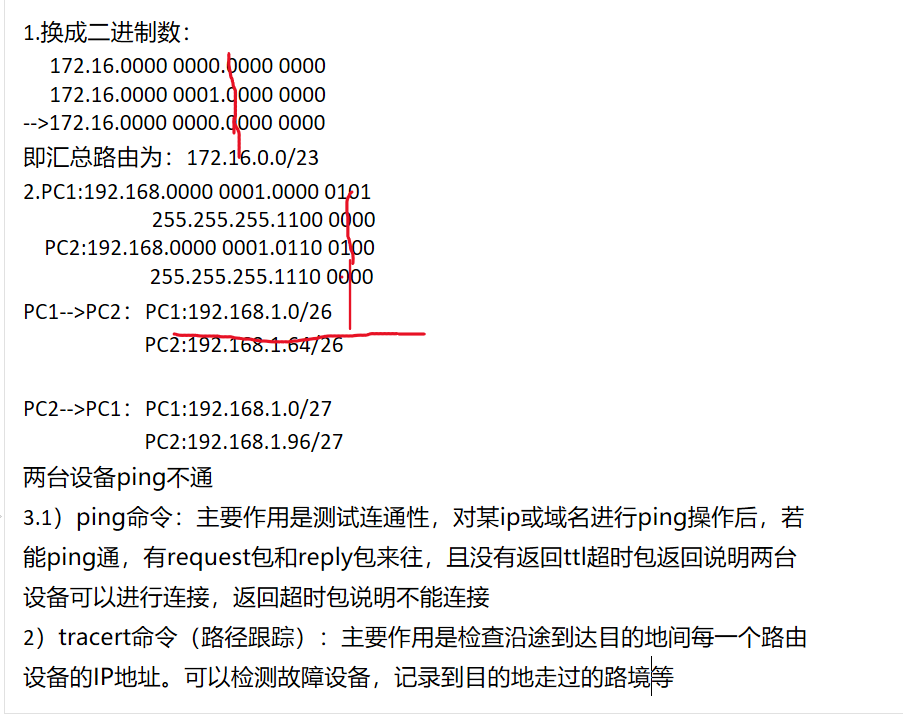

04月22日

讲师 | 04月24日

没有问题，回复的答案都是正确的

请先登录 · 注册

陈鑫

1.需要汇总路由为：

172.16.0.0/24

1010 1100 ,0001 0000, 0000 0000,0000 0000

172.16.1.0/24

1010 1100 ,0001 0000, 0000 0001,0000 0000

汇总后的IP地址为：

172.16.0.0/23

2. IP地址的掩码计算为：

A:192.168.1.5/26

1100 0000, 1010 1000,0000 0001,0000 0101

B:192.168.1.100/27

1100 0000, 1010 1000,0000 0001,0110 0100

A以自己掩码计算b的掩码为:

192.168.1.64/26 AB不在同一网段所以不通信

3. ICMP协议是互联网控制管理协议的两个经典命令是ping和tracert命令，主要作用是在网络中传递各种差错和控制信息。

Ping为连通测试，查看网络延迟和ttl值

Tracert为路径跟踪，检测沿途每个设备的ip地址(内网可见，外网常不可见）

04月23日

讲师 | 04月24日

没有问题，回复的都是正确的

请先登录 · 注册

tel052192

1.172.16.0.0/23

对于192.168.1.5/26，在自己视角自己在192.168.1.0网段，对方在192.168.1.64网段，不在同一网段

对于192.168.1.100/27，在自己视角自己在192.168.96网段，对方在192.168.1.0网段，不在同一网段

因此双方均ping不通

3.ping命令，测试网络连通性，tracert命令，路径跟踪，检查沿途到达目的每个设备的 IP 地址

04月23日

讲师 | 04月24日

虽然比较简短，但是整体没有问题

请先登录 · 注册

幻雾

汇总地址：172.16.0.0/23
不在同一网段，不能ping通
ping和tracert，ping用来测试网络连通性，网络延迟；tracert用来追踪网络所经过的三层设备数量，排查错误，以及网络优化。

04月23日

讲师 | 04月24日

没有问题，但是要知道如何判断是一个网段的

请先登录 · 注册

樱桃小丸犊子

1、172.16.0.0/24和172.16.1.0/24用二进制表示为：
1010 1100.0001 0000.0000 0000.0000 0000
1010 1100.0001 0000.0000 0001.0000 0000
相同的网络位置为23位，P地址范围是172.16.0.0-172.16.1.255，所以共同路由为172.16.0.0/23

2、在192.168.1.5/26的视角下，自己的网络地址为：192.168.1.0，广播地址为192.168.1.63
对方192.168.1.100的网络地址为192.168.1.64，广播地址为192.168.1.127
对方和自己不在同一网段，不会发生通信。
192.168.1.100/27视角下，自己的网络地址为192.168.1.96，广播地址为192.168.1.127
对方192.168.1.5的网络地址为192.168.1.0，广播地址为192.168.1.31
对方和自己不在同一网段，不会发生通信。

3、icmp协议中经典的两个命令是ping和tracert。ping命令可以测试能否到达对端，tarcert命令可以追踪到达对端经过的路由信息。

04月23日

讲师 | 04月24日

没有问题，还是相对比较完善的

请先登录 · 注册

ta13513

1.利用CIDR技术将两个路由汇总成一条路由：

172.16.0.0/23

2.两台设备的连通性分析：

192.168.1.5/26的网络范围是192.168.1.0-192.168.1.63

192.168.1.100/27的网络范围是192.168.1.96-192.168.1.127

由于两个IP地址不在同一个子网内，因此两台设备不能直接ping通。

3.ICMP协议的两个经典命令:ping命令和tracert命令

作用：

ping命令的作用：测试网络连通性，通过发送ICMP Echo Request报文和接收Echo Reply报文来检测目标主机是否可达。

tracert命令的作用：路径追踪，通过发送特定TTL值的ICMP/UDP报文来发现到达目标主机所经过的路径和每一跳的延迟。

04月24日

讲师 | 04月24日

计算网段并不是直接算，是要自己的掩码+自己ip 算出自己的网段，用自己的掩码加上对方的ip 算出对方的网段去看一样不一样。其他没有问题

请先登录 · 注册

qhk

请利用CIDR技术将下列两个路由汇总成一条路由：172.16.0.0/23
如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？
192.168.1.5/26 1100 0000, 1010 1000,0000 0001,0000 0101
192.168.1.100/27 1100 0000, 1010 1000,0000 0001,0110 0100
192.168.1.5/26，已自己视角在192.168.1.0网段，对方在192.168.1.64网段，不在同一网段

192.168.1.100/27，已自己视角在192.168.96网段，对方在192.168.1.0网段，不在同一网段

3.ICMP协议两个经典命令是什么？主要作用是什么？

ping是测试网络连通性和网络延迟

tracert是追踪到达对端经过的路由信息（tracert通常测试内网）

04月24日

讲师 | 04月25日

没有问题

请先登录 · 注册

黎众伟

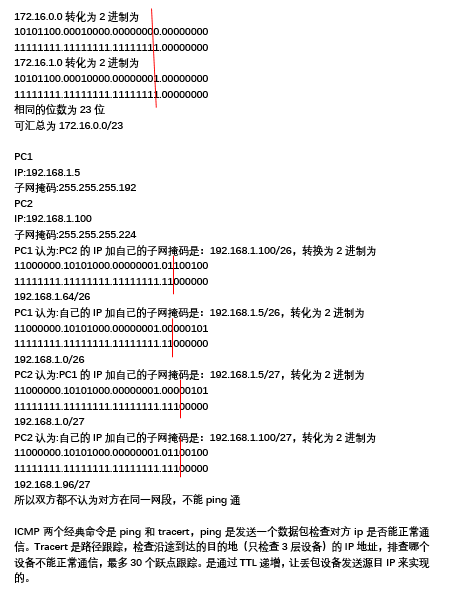

04月24日

讲师 | 04月25日

没有问题，整体还是很工整的

请先登录 · 注册

18567793268

分别将给出的两个IP地址由十进制转换成二进制，再将两个不同的IP地址根据子网掩码的长度来对比网络位。

172.16.0.0 /24 10101100.00010000.00000000.00000000前二十四位为网络地址

172.16.1.0 /24 10101100.00010000.00000001.00000000前二十四位为网络地址

两个不同网段的IP是由第二十四为发生变化，因此子网掩码缩小一位由24转成23可将他们汇总成一条路由

172.16.0.0 /23

2.给出了两条不同的IP，判断是否可以正常通信，将自己的子网掩码分别计算自己的网络地址和对方的网络地址，这样需要计算出两组数据，分别以掩码长度位26的计算192.168.1.5以及192.168.1.100的网络为以及以掩码长度为27计算192.168.1.5和192.168.1.100的网络地址。如果26掩码位的网络地址相同，并同时满足27掩码位置的网络位地址相同则可以正常发包以及回包。

当子网掩码长度26：

192.168.1.5 1100 0000.1010 1000.0000 0001.0000 0101 则网络地址不变

192.168.1.100 1100 0000 .1010 1000.0000 0001.0110 0100则网络地址192.168.1.64 /26

两者网络地址不相同则不可以通信

ICMP两个经典的命令分别是ping和tracert

ping是用来测试不同的ip地址能否通信，tracert是通过多次发送不同TTL的报文来查看途径的设备IP地址。

04月24日

讲师 | 04月28日

没有问题，回答的还是比较到位的

请先登录 · 注册

星梦漫天

172.16.0.0/24二进制为1010 1100 . 0001 0000 . 0000 0000 . 0000 0000

172.16.1.0/24二进制为1010 1100 . 0001 0000 . 0000 0001 . 0000 0000

从高位向地位开始比对，相同取1继续，不同停止且后面全取0

1010 1100 . 0001 0000 . 0000 0000 . 0000 0000

1010 1100 . 0001 0000 . 0000 0001 . 0000 0000

1111 1111 . 1111 1111 . 1111 1110 . 0000 0000

把相同位置的取值完毕后，换算成十进制，把相同的位数缩写成掩码的前缀，即172.16.0.0/23

所以172.16.0.0/24和172.16.1.0/24汇总后的路由是172.16.0.0/23

PC1（192.168.1.5/26）

PC2（192.168.1.100/27）

PC1的视角：

子网掩码：26

自己IP：192.168.1.5 ——>自己网段：192.168.1.0/26

对方IP：192.168.1.100 ——>对方网段：192.168.1.0/26

192.168.1.0/26 = 192.168.1.0/26

双方都在同一网段

PC2的视角：

子网掩码：27

自己IP：192.168.1.100 ——>自己网段：192.168.1.96/27

对方IP：192.168.1.5 ——>对方网段：192.168.1.0/27

192.168.1.96/27 ≠ 192.168.1.0/27

双方不在同网段

所以PC1（192.168.1.5/26）和PC2（192.168.1.100/27）不能ping通

ICMP两个主要命令和作用分别是:

ping——测试网络连通性

tracert—追踪沿途设备IP

04月25日

讲师 | 04月28日

PC1的视角你再算算，不是一个网段，尤其是：对方IP：192.168.1.100 ——>对方网段：192.168.1.0/26

请先登录 · 注册

sakura

1.请利用CIDR技术将下列两个路由汇总成一条路由：

172.16.0.0/24

172.16.1.0/24

把所有的子网转换二进制

172.16.0.0/24

1010 1100 0001 0000 0000 0000 0000 0000

172.16.1.0/24

1010 1100 0001 0000 0000 0001 0000 0000

从高到低依次对比一旦出现不同停止对比

由此得出CIDR汇总为：172.16.0.0/23

2.如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？

把子网掩码转换成二进制

PC1：

192.168.1.5/26

255.255.255.192

1100 0000 1010 1000 0000 0001 0000 0101

1111 1111 1111 1111 1111 1111 1100 0000

PC2

192.168.1.100/27

255.255.255.224

1100 0000 1010 1000 0000 0001 0110 0100

1111 1111 1111 1111 1111 1111 1110 0000

在PC1视角 PC2在01网段自己在00网段和自己不是同一网段

在PC2视角 PC1在000网段自己在011网段和自己不是同一网段

所以PC2与PC1ping不通

3.ICMP协议两个经典命令是什么？主要作用是什么？

Ping 测试连通性

Tracert 路径跟踪检查沿途到达目的地每个设备的ip地址

04月25日

讲师 | 04月28日

作业没有问题，不错

请先登录 · 注册

P丶

1.请利用CIDR技术将下列两个路由汇总成一条路由：

172.16.0.0/24

172.16.1.0/24

【10101100.00010000.00000000.00000000】

【10101100.00010000.00000001.00000000】

=172.16.0.0/23

2.如果一台设备的IP地址是192.168.1.5/26，一台设备的IP地址是192.168.1.100/27，请问两台设备能否ping通？

192.168.1.5/26 网段范围：0-63

192.168.1.100/27 网段范围：96-127

【两台设备不在同一网段，在无网关设备的情况下无法ping通】

3.ICMP协议两个经典命令是什么？主要作用是什么？

ping：连通性测试

tracert：路由追踪查看数据到达目标地址所经过的路由设备

04月25日

讲师 | 04月28日

测试是否为同一网段，是要用自己ip+自己掩码 =自己网段，用对方ip+自己掩码 =对方网段，来去对比

请先登录 · 注册

游客
