网工看过来！跳纤概念、原则、流程一次讲透

嘿！兄弟们！

做网工的，谁没为那乱糟糟的光纤头大过？看着像盘丝洞一样的跳纤，是不是总想把它们全拔了重新来？别慌，今天就来聊聊跳纤这事儿，从概念到原则再到流程，给你整得明明白白，让你的网络布线告别混乱，颜值与实用性双在线！

今日文章阅读福利：《网工入门安装包》

在线联系客服发送“入门”，即可获取。

 一、跳纤是啥？

跳纤，说白了就是连接光纤，把网络设备两端搭上关系，常见这三种场景：

1. 设备和设备之间的光纤跳接。

2. 设备与光纤配线架（ODF）的光纤跳接。

3. 光纤配线架和光纤配线架之间的光纤跳接。

（一）光纤分类知多少

1. 按光纤接口分类

• FC型：金属套加强，螺丝扣紧固，ODF侧常用，配线架上的常客。

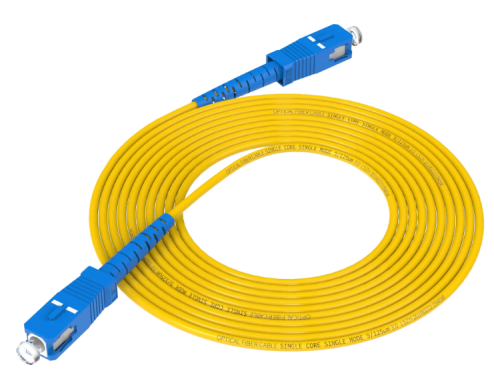

• SC型：矩形外壳，插拔销闩式紧固，路由器、交换机上多见，连接GBIC光模块好使。

• ST型：圆形外壳，螺丝扣紧固，常用于光纤配线架，10Base - F连接里常见它身影。

• LC型：模块化插孔（RJ）闩锁机理，连接SFP模块，路由器常用，小巧灵活。

2. 按光纤跳线长度分类

常见1.5m、2m、3m、5m、10m、15m、20m这些规格，也能根据需求定制，想多长就多长（只要厂家能做 ）。

3. 按光纤用途分类

• LC接口常搞设备之间的连接。

• FC接口爱和ODF连接远端纤芯搭档。

• SC接口在ODF和设备的连接中频繁出镜。

 二、跳纤得遵循啥原则？

设备接口密度高，跳纤一多，初期不讲究原则，后期妥妥蜘蛛网，运维能把人逼疯！所以，这些原则得记牢：

1. 跳纤操作要让ODF架内、光交、综合箱里整齐美观、好操作、少占空间。

2. 跳纤长度得控制在500mm 余长范围内，太长太短都不行。

3. 长度不够的跳纤别用，也别用法兰盘把两段跳纤连起来，衰耗大还不稳定。

4. 各处跳纤的曲率半径得大于400mm，别把光纤折坏了。

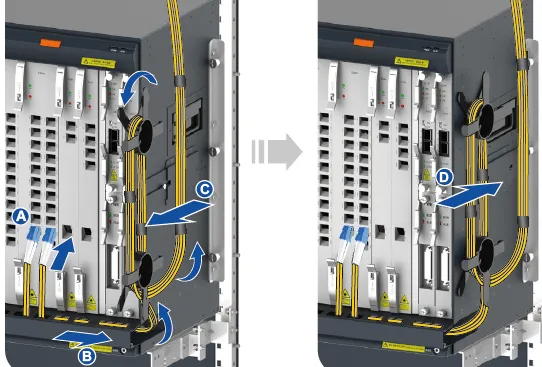

5. 跳纤时，一端先接设备端口，另一端从布线槽走纤，拉出盘纤架把多余光纤绕成圈放盘纤架上，用绑扎带缠好推进去，再把另一端接设备或ODF架。

6. 走纤还有这些要求：

• 上走线的光纤，从ODF架外侧下线，选余纤量合适的盘纤柱，内侧向上走纤，水平走ODM下沿，垂直上到对应端子。

• 一根跳纤在ODF架内只能一次沿外侧上走、一次沿内侧上走，走一个盘纤柱，别在多个盘纤柱间缠绕、交叉、悬挂，每个盘纤柱上沿不能有纤缠着。

• 根据现场情况，先整理跳纤再按规定绑扎。

• 所有跳纤得在ODF架内布放，严禁架外布放、飞线，别整得跟天外飞仙似的。

• 应急用的超长跳纤按规则挂里纤盘上，别影响以后跳纤。

7. 盘纤时，同一根光纤别在多个盘纤架间交叉缠绕，绕来绕去自己都迷糊。

8. 跨机柜的光纤，跨越时用套管保护，有配线架的在配线架内布放，别让光纤被其他线缆挤压受伤。

9. 光纤连接别拉太紧，接头处别弄成直角，温柔对待它。

10. 所有光纤得在布线槽内布放，严禁架外布放或飞线，咱得守规矩。

11. 长度不够的光纤别用，不用光纤适配器连两段光纤，不然衰耗大，网络传输受影响。

12. 插入光纤时，清洁光纤端面（连接器），别用手直接摸，也别让端面碰到生产环境的东西，讲究点卫生 。

13. 连接光纤时，垂直插入光接口，别斜着插，插到位，SC 和 LC 连接器听到啪 声就是到位了。

14. 别用力拉光纤，容易让光纤和连接头开裂。

15. 别扭绞光纤线，顺着自然松弛状态盘纤，网络才稳定。

 三、跳纤流程咋走？

了解概念和原则，就可以动手布放光纤啦，一共六个步骤，一步一步来：

（一）准备工作

按业务需求，把工具、材料、盘面信息准备好：

• 工具：记号笔、管套、标签纸、油性笔、记事本、钳子、电胶布，这些小伙伴得备齐。

• 材料：光纤、光模块、光纤绑扎带（尼龙粘扣带），数量、类型、长度按需求来，缺啥补啥。

• 盘面：了解机房、设备、ODF位置等信息并记录，心里有数才能干得好。 还可以准备多种颜色扎带，区分不同用途跳纤，后期好辨认。

（二）选择光纤

• 依据接口类型和长度选合适的光纤，接口、分光器、分纤盒上的法兰头啥样，咱就选对应的光纤。

• 光纤长度余量控制在50cm以内，别太长太短，合适才好用。

（三）布放光纤

按跳纤原则来：

1. 确认接口、分光器或分纤盒位置，别找错地方。

2. 摘掉光纤连接器的光纤帽。

3. 把光纤一端连接器插入相应设备接口位置，插准了。

4. 光纤沿走线区布放到相应设备处，别瞎绕。

5. 把光纤另一端连接器插入相应设备接口位置，两端都插好，任务完成一半。

（四）粘贴标签

为了方便维护，每条光纤两端距离连接头1cm-2cm 处，各贴一张标签：

• 标签必须机打，别手写，工整又好看。

• 同时布放多根光纤时，先用记号笔标识，避免混淆，布放完再贴标签。

• 光纤两端都得贴标签，标签朝向统一，垂直线缆标签头部一般朝左，水平线缆一般朝下，整整齐齐才美观。

（五）捆扎光纤

用光纤绑扎带按间距对光纤绑扎：

• 绑扎成束时，间距20cm，别太松太紧。

• 转弯时，绑扎带扎在转角两侧，2mm光纤弯曲半径不小于30mm ，3mm 的不小于40mm ，保护好光纤。

• 绑扎带毛面接触光纤，钩面别碰，先理顺光纤再绑扎，松紧适宜，别让光纤交错 “打架”。

（六）收尾工作

跳纤完了，收尾也重要：

• 工具整理：用过的工具摆回指定位置，下次好找。

• 余料回收：工程余料收起来，别浪费。

• 清理杂物：把安装垃圾扫干净，环境整洁心情好。

• 完成安装报告：把站点安装报告交给负责人，站点正常工作的话，告诉操作维护人员跳纤完成，完美收官 。

规范跳纤，让线缆美观又好运维，找光纤、定位故障都轻松，简直一劳永逸！兄弟们，你们工作中遇到过哪些跳纤杂乱场景，又有啥解决妙招？欢迎分享！
